端面研磨机是专用于工件端面（平面）高精度加工的磨削设备，主流分为单面研磨机、双面研磨机和双端面磨床三大类，选型核心在于"工件材质+尺寸+精度等级+批量规模"四要素的匹配——双端面磨床效率高、适合大批量金属件；双面研磨机精度高、适合薄脆件与精密件；单面研磨机适合单面加工或小批量场景。

万能的端面加工研磨机设备工作原理与核心结构

1. 单面研磨机

研磨盘逆时针转动，修正轮带动工件自转，通过重力加压使工件与研磨盘相对运动摩擦，达到研磨抛光目的；研磨盘修整机构采用油压悬浮导轨往复运动，金刚石修面刀对研磨盘进行精密修整。

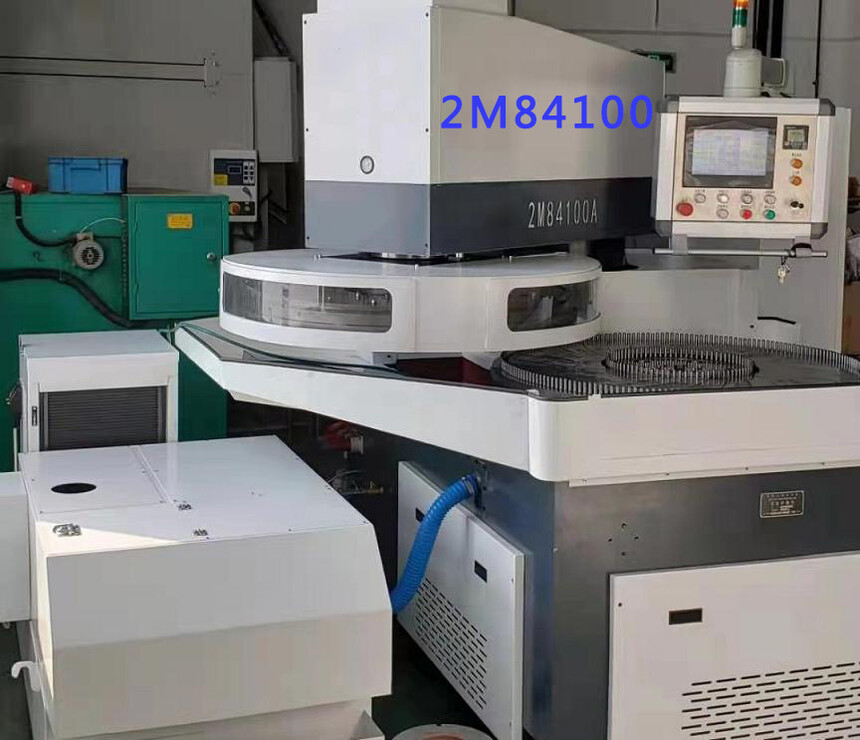

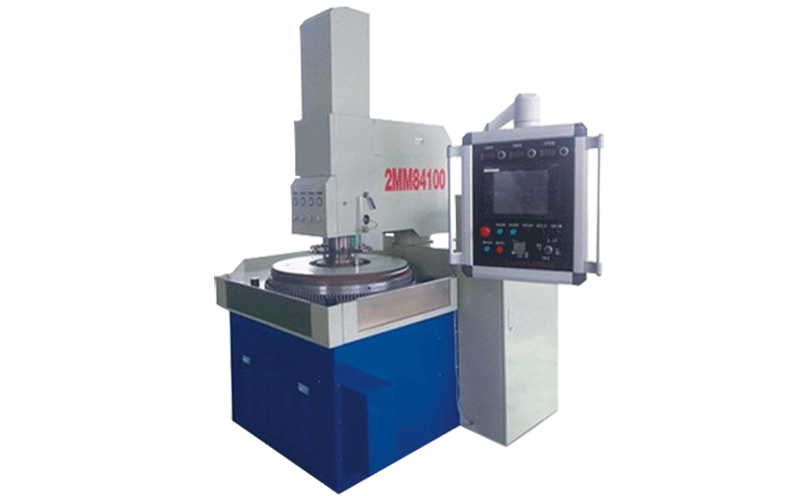

2. 双面研磨机

上下研磨盘作相反方向转动，工件在载体内作既公转又自转的游星运动，磨削阻力小、不损伤工件，两面均匀磨削效率高。配备光栅厚度控制系统可实现厚度公差闭环控制。装置包含两个研磨盘、游轮、四个电机、太阳轮、修面机等。

3. 双端面磨床

两个相对的砂轮（磨盘）高速旋转，工件通过送料系统送入两砂轮之间的磨削区域，同步磨削两个平行端面。一次装夹完成双面加工，避免二次装夹误差。结构上有卧式（砂轮水平、稳定性好、适合大尺寸薄件）和立式（砂轮垂直、占地小、适合小件复杂件）之分。

核心结构部件

床身：HT300高强度铸铁，经自然时效+热处理去应力，长期使用不变形

主轴系统：高精度NSK轴承+独立冷却回路，主轴径向/轴向跳动≤0.002mm

进给系统：高刚性滚珠丝杠+伺服电机，进给分辨率0.001mm

送料系统：贯穿式（连续磨削，适合大批量）、转盘式（适合中等批量异形件）、往复式（适合小批量）

数控系统：西门子、欧姆龙等，支持微米级进给与砂轮磨损自动补偿

测量系统：在线测量控制装置，实现100%测量并反馈修正
