cbn砂轮与金刚石砂轮区别

时间:2019-04-20     作者:www.yanmoj.cn【原创】   阅读
联系方式
15249717772
文章内容

下面为广大客户讲解下cbn砂轮与金刚石砂轮区别有何不同!

cbn砂轮与金刚石砂轮区别



 cbn砂轮模具结构

CBN(立方氮化硼)磨具结构一般由工作层、基体、过渡层三部分组成。

工作层又称CBN层,由磨料、结合剂和填料组成,是磨具的工作部分。过渡层又称非CBN层,由结合剂、金属粉和填料组成,是将CBN层牢固地连接在基体上的部分。

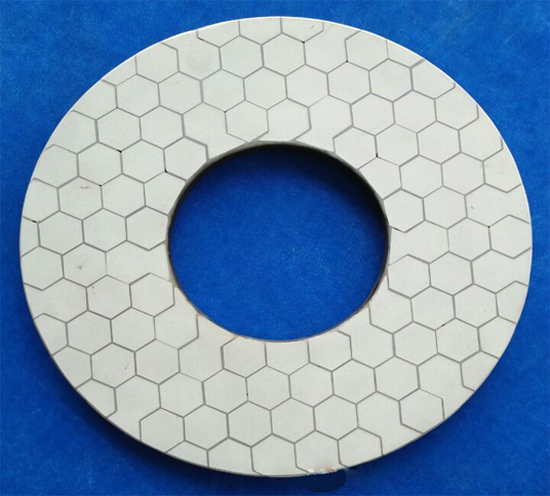

cbn砂轮模具结构


 cbn砂轮分类

电镀CBN砂轮

cbn砂轮的成型工艺简单,生产成本低;成型简单但是只有一层镀层,不能修正,在加工过程中,较难知道,何时磨层受损;cbn砂轮适用于小批量的机械加工和几何图形复杂成型磨加工用和作为修整滚轮用。


烧结CBN砂轮

硬度大和密度高,加工成高精度的修整滚轮,成本高。cbn砂轮主要用作于砂轮的修整滚轮和大批量的超硬材料的加工。


树脂CBN砂轮

cbn砂轮的生产工艺简单,生产成本低。成型简单但是不好修正整形。用于多形状小批量的加工。如工具磨和刀具的加工,和玻璃的加工。


陶瓷结合剂CBN砂轮

陶瓷结合剂的CBN砂轮具有磨削力强,高速加工不烧伤工件,可修正和并且耐用等优点,是目前最理想的高速,高效和高精度的磨削工具。




 cbn砂轮工艺特点

CBN的硬度高于普通磨料。高硬度意味着切削能力更强、更锋利;CBN有高的耐磨性,意味着它比普通磨料更难磨损;保持磨粒形状的能力是CBN作为高性能磨料的主要特性之一;CBN的抗压强度很高,这意味着在恶劣的条件下使用时它能保持颗粒完整而不易破碎;CBN有很好的导热性,在磨削时可实现冷切削。


cbn砂轮高硬度、高韧性

高硬度、高韧性立方氮化硼(CBN)是人类合成的硬度仅次于金刚石的超硬材料远远高于普通刚玉与碳化硅磨料,因而具有更佳的切削能力、更锋利。

cbn砂轮耐高温、热稳定性好

立方氮化硼可以承受1250-1350摄氏度的高温,比金刚石的耐热性800摄氏度还要高;在研磨和切削铁质材料时,不会出现粘屑现象,在磨削淬火钢、高钒高速钢、铝高速钢等对磨削温度较为敏感的金属材料是最理想的砂轮。

cbn砂轮化学惰性强

立方氮化硼不易和铁族元素产生化学反应,所以对于各种高速钢、工具钢、模具钢、高合金淬硬钢、铬钢、镍合金、粉末冶金钢和高温合金等温度高、硬度高、热传导率低的材料的磨削非常适宜。

cbn砂轮导热性好

CBN热导率可达刚玉砂轮的几十倍到百倍,因而能将磨削热迅速导出,减少工件热变形。对热传导率低的材料磨削非常适宜。各种喷涂(焊)材料:镍基、铁基等;耐磨铸铁类材料:钒—钛铸铁、高磷铸铁、冷硬铸铁等;钛合金类:如TC4等。

cbn砂轮磨削性能好、加工表面质量好

由于立方氮化硼磨具能够长期保持磨粒微刃的锋利性,会使被加工工件加工精度和表面粗糙度值都达到较为理想的效果,因此可使工件的耐用度提高10%-30%。所以即使批量加工的工件,也会始终获得较高的形状、精度及一致性。CBN砂轮磨削能获得高的尺寸精度和低的表面粗糙度,加工表面不易产生裂纹和烧伤,残余应力小。加工表面质量得到提高,一般无裂纹,不易烧伤,并可获得残余压应力,显著提高工件疲劳强度,通常,被磨工件的耐用度能提高30—50%。

cbn砂轮耐磨性强、寿命长

CBN砂轮磨削比可达3500—5500,比普通刚玉砂轮高百倍,比金刚石砂轮高3—5倍。

cbn砂轮工作效率高、综合经济效益好

磨削锋利、磨削力小、CBN砂轮修整周期长、修整量较少、更换时间长;使用周期长,磨削比高,可获得较佳的经济性,使用中形状保持性好,无需经常更换砂轮和修整砂轮,节约工时,改善劳动条件,有利于加工操作。




 金刚石砂轮结构特点

金刚石砂轮在结构上与普通磨料砂轮有所不同,一般的是由金刚石磨料层、过渡层与基体组成。

工作层又称金刚石层,由磨料、结合剂和填料组成,是砂轮的工作部分。过渡层又称非金刚石层,由结合剂、金属粉和填料组成,是将金刚石层牢固地连接在基体上的部分。

基体,用于承接磨料层,并在使用时用法兰盘牢固地夹持在磨床主轴上。

一般金属结合剂制品选用钢材、合金钢粉作基体;树脂结合剂选用铝合金、电木作基体。由铝、钢或电木加工而成,起支承工作层和装卡磨具的作用。砂轮成型质量的好坏和使用精度的高低都与基体有很大关系。

金刚石砂轮结构特点


 金刚石砂轮特性

金刚石砂轮是属于超硬磨粒砂轮,与普通磨料砂轮相比,具有非常明显的特点和优势:

1、金刚石磨料的硬度决定了金刚石砂轮的主要特性,其可对硬质合金、玻璃、陶瓷等难加工材料进行高效磨削,且磨削工具有着最长时间的使用寿命。

2、金刚石砂轮具有高的抗磨性,砂轮磨损较小,使用时间就越长,在磨削加工中,金刚石磨粒的尺寸、形状和形貌变化小,这样更适合高精密的加工,且生产效率高,金刚石砂轮是可以同时满足高效和精密加工的工具。

3、修锐后的金刚石砂轮能够保持磨粒长时间的微刃性,良好的切削性能保证了磨削过程中较小的磨削力,从而降低了磨削功率,节约了能量。

4、金刚石砂轮的导热性非常好,有利于热量的疏散,避免工件烧伤、裂纹及掉块等现象,大大提高了工件表面加工的质量。
