你知道双端面研磨机的秘密吗时间：2026-05-21 双端面研磨机，在精密加工领域一直带着一点“神秘色彩”。双端面研磨机看似只是上下两个磨盘在旋转，但真正懂行的人知道，它能做到了很多其他机床做不到的事。

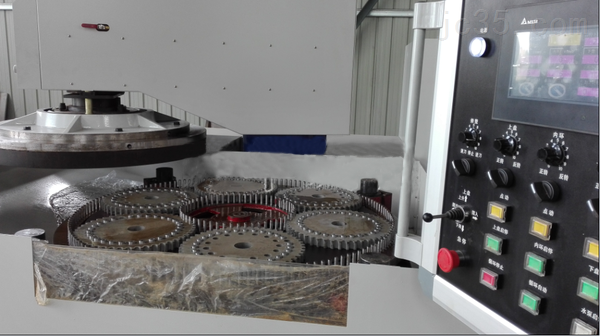

揭开它的面纱，以下是双端面研磨机核心的几个“秘密”： 秘密1：游星轮的“魔法” 没有夹具的夹具 这是双端面研磨机最精妙的物理设计。你是怎么把形状各异的零件固定住，同时磨上下两个面的。 双端面秘密：零件被放入一个叫做“游星轮”（或载料盘/保持架）”的薄片圆盘中。游星轮的厚度比零件略薄，内部镂空成零件的形状。 神奇的运动：游星轮被内齿轮和外部销钉限制，在上下磨盘之间做行星运动（自转+公转）。零件在游星轮里是“自由”的，靠磨盘的摩擦力带着它转。 为何绝妙：因为零件不受夹紧力，所以零夹紧变形。对于薄形、易碎、极软的零件（如0.1mm的不锈钢垫片、磁铁、陶瓷环），这是唯一能保证平行度和平面度的加工方式。
秘密2：三个微米级的“隐形支柱” 精度从何而来 很多人不理解，上下两个大盘一压，怎么就能把平行度做到1微米以内？秘密在于机床的“三足鼎立”结构。 双端面研磨机床的游梁或上主轴，不是直接掉下来的，而是由三个精密点位（通常是三个伺服电机+滚珠丝杠或三个气缸）支撑或驱动。 当磨出来的零件一边厚一边薄时，控制系统会通过这三个点，微调上磨盘的倾斜角（几微米的倾斜量）。 这就像跷跷板一样，哪里磨少了，就往哪里倾斜一点，实时动态补偿，直到上下两面切削量绝对一致。这就是“修盘”与“调倾斜”的秘密。 |
|
|
|
|
