2m84100双端面研磨机的“研磨原理”，可以从三个层面理解：

1）2m84100双端面研磨机床的运动与结构如何实现“两个端面同时加工”；

2）磨粒对工件表面的微观去除机理；

3）工艺参数如何影响最终精度与效率。

按“结构原理—运动原理—磨削机理—工艺要点”介绍

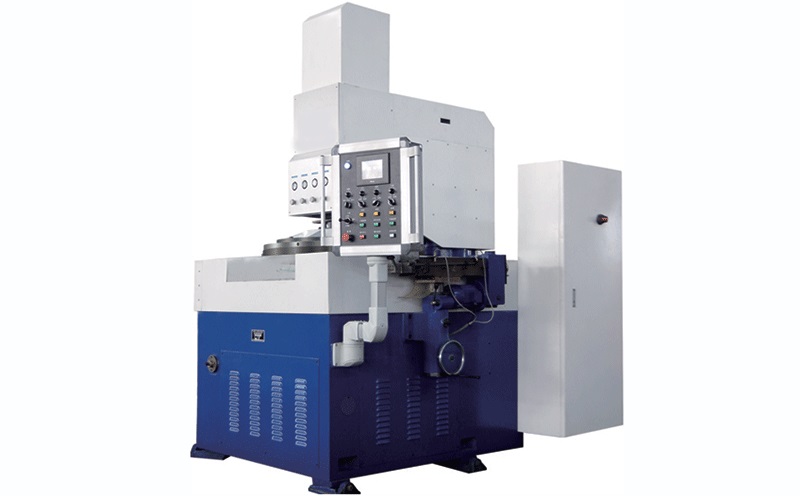

一、2m84100双端面研磨机床的结构原理

砂轮主轴箱（上下两个砂轮，同轴或分别驱动）

工件夹持/输送系统（贯穿式通过式送料，或盘式回转送料）

砂轮进给机构（控制上下砂轮的轴向进给）

冷却润滑系统（磨削液供给）

测量与控制系统（尺寸闭环控制）

2m84100双端面研磨机核心思想是：

两个平行布置的砂轮以一定转速旋转，工件从两砂轮之间穿过或被夹持，在砂轮端面与工件端面之间形成磨削区，通过砂轮的旋转和轴向进给，实现两个端面的同时去除材料。

对于“2m84100”这一型号，在没有官方样本的情况下，可以合理推断其属于轴承套圈、活塞环等零件的双端面专用研磨机，结构上仍然遵循上述典型布局。

二、2m84100双端面研磨机运动原理说明

双端面研磨的运动可以分解为几个简单运动：

砂轮旋转主运动

上下砂轮各自绕自身轴线高速旋转，形成磨削的主运动。

工件贯穿或回转运动

通过式送料：工件在送料带上连续通过两砂轮之间，工件本身不做主动旋转，但会因摩擦略有自转。

盘式送料：工件放置在回转工作盘上，随工作盘回转，依次进入磨削区。

砂轮轴向进给运动

上下砂轮沿轴向（垂直方向）做同步或差动进给，使砂轮端面与工件端面之间形成磨削压力，实现尺寸进给。

可能的辅助运动

砂轮摆动或工件摆动（有些机型为改善磨削纹理分布）。

砂轮修整运动（修整砂轮端面，保证形状精度）。

通过这些运动的组合，工件在每次通过磨削区时，其两个端面被砂轮端面“一刀切”地去除一层材料，逐步达到尺寸与形位公差要求。

三、2m84100双端面研磨机磨削机理

从微观角度看，双端面研磨属于“端面磨削”，其本质仍是磨削过程：

磨粒的切削、耕犁、滑擦作用

磨粒以负前角切入工件，会经历：

滑擦：只产生弹性变形和摩擦；

耕犁：材料被推挤，形成隆起；

切削：形成真正的切屑，被磨削液冲走。

只有当磨粒切入深度足够、温度适宜时，才进入有效切削区。

工件端面是否与砂轮端面平行、是否存在接触面不均匀，会显著影响磨削力分布。

磨削热的产生与传导

磨削区温度很高，如果冷却不良，会导致工件表面烧伤、残余应力，甚至尺寸不稳定。

双端面研磨时，两个端面同时受热，冷却条件更苛刻，需要充足的磨削液和合理流量、压力。

砂轮磨损与自锐

磨粒在切削过程中会逐渐磨损、破碎、脱落。

合理的磨削参数和修整制度可以让砂轮保持“自锐”，避免光钝化导致磨削力增大、表面质量恶化。

四、2m84100双端面研磨机工艺原理

双端面研磨的一个重要特点是：一次装夹同时加工两个端面，有利于保证两端面的平行度、厚度尺寸一致性。

其工艺原理主要体现在以下几点：

尺寸控制方式

定程控制：靠机械限位或数控进给设定磨削深度，适合批量稳定生产。

在线测量+闭环控制：通过测头实时测量工件厚度，反馈给进给系统，实现尺寸闭环。

形位精度控制

平行度：取决于砂轮端面与工件运动平行的调整精度、机床导轨直线度、工件定位精度。

平面度：与砂轮修整质量、磨削液分布、夹紧方式密切相关。

表面质量与纹理方向

端面磨削的纹理多为同心圆或近似交叉网纹，有利于后续装配和润滑。

合理选择砂轮粒度、硬度、结合剂以及磨削参数，可以控制 Ra 和 Rz。

典型工艺参数影响

砂轮转速：提高转速 → 磨削速度提高 → 单颗磨粒切削厚度减小 → 表面质量改善，但机床振动和动平衡要求提高。

进给速度：提高进给 → 材料去除率提高 → 磨削力增大 → 表面质量和形状精度可能恶化。

磨削深度：大切深 → 磨削力和热负载显著增加 → 需要更强的冷却和更高刚性2m84100双端面研磨机床。
