双端面研磨机设备的运行原理及特性要求时间：2025-09-06 双端面研磨机是一种高精度、高效率的平面加工设备，广泛应用于精密制造领域，如轴承、密封件、半导体、光学元件、新能源电池材料等。其核心功能是同时对工件的两个端面进行高精度、高平行度的研磨加工。

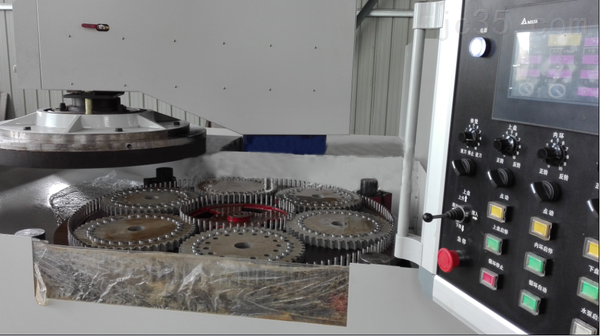

一、双端面研磨机的运行原理 双端面研磨机采用上下两个研磨盘同步对工件进行双面研磨的工作方式，其运行原理基于行星式运动机构和精密压力控制系统。 1. 核心结构组成 上研磨盘：可上下移动，施加研磨压力； 下研磨盘：固定或旋转，支撑工件； 太阳轮（中心齿轮）：驱动内齿圈和行星轮； 内齿圈：控制工件保持架的外圈运动； 行星轮（保持架）：装载工件，实现公转与自转；

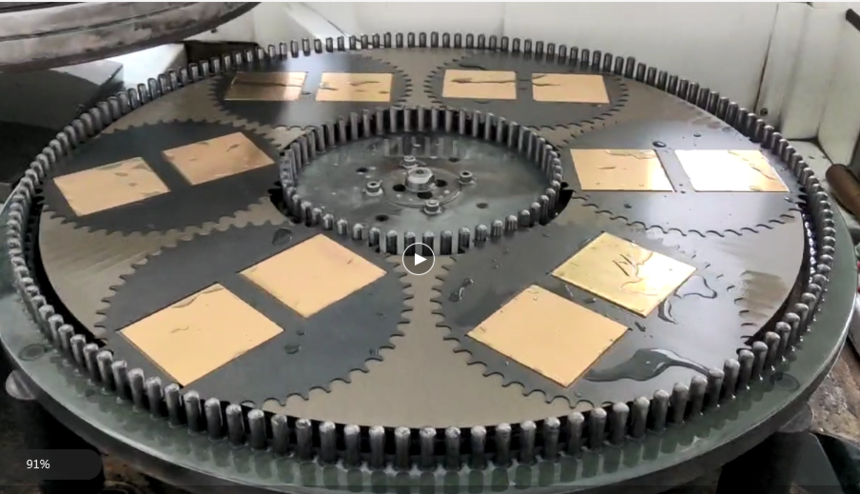

气动/液压系统：控制上盘加压； 变频电机：驱动上下盘和内环独立旋转。 2. 工作过程（行星式运动） 工件被放置在行星轮（保持架） 的孔位中； 下研磨盘和上研磨盘分别以相反方向旋转（如：下盘顺时针，上盘逆时针）； 太阳轮驱动内齿圈，带动行星轮公转；
工件在上下研磨盘的压力作用下，同时产生自转； 工件的运动轨迹为公转 + 自转的合成运动，形成复杂的研磨路径，确保表面均匀研磨。 |
|
|
|
|
