精密金属垫片（如不锈钢、铜、铝、合金垫片）对平面度、平行度和表面粗糙度有极高要求，双端面研磨机确实是此类工件加工的核心设备。

一、 为什么选择精密数控双端面研磨机

对于精密金属垫片，传统的单面研磨或磨削很难同时保证上下两个端面的平行度。

精密数控双端面研磨机的核心优势在于：

1、工件在上下两个研磨盘之间作行星运动，两面同时均匀去除材料，平行度可轻松控制在 0.002mm以内。

2、通过精密修整机构，研磨盘平面度可保持在微米级，从而使垫片平面度达到 0.001mm~0.003mm（根据工件尺寸而定）。

3、通过研磨工艺（而非强力磨削），表面粗糙度通常可达 Ra 0.2~0.05μm，且表面纹理均匀，无深划痕，有利于密封。

4、效率高：相比单面研磨，双端面加工无需翻面，一次装夹完成双面加工，尺寸一致性好，适合批量生产。

二、 精密数控双端面研磨机设备选型关键点

市场上的端面研磨机主要分为单面研磨机和双面研磨机。对于垫片类工件，推荐重点关注以下参数：

1、精密数控双端面研磨机型选择

双端面研磨机：适用于有厚度公差和平行度要求的垫片。

单面研磨机：仅适用于对单面平面度有极高要求（如光学级），而对厚度公差要求不严的场合，或者用于去除毛刺。

2、核心精度指标（参考值）

平面度：应能保证 ≤ 0.001mm。

平行度：应能保证 ≤ 0.001mm。

表面粗糙度：Ra ≤ 0.1μm。

3、精密数控双端面研磨机结构与配置

1）研磨盘材质：常用高牌号铸铁，需具备良好的耐磨性和嵌砂性。对于超硬材料垫片，可能需要使用铜盘或复合材料盘。

2）修整机构：高精度机型必须配备在线修盘装置。研磨盘在加工中会磨损，若不及时修整，平面度会迅速下降，导致工件塌边或凸起。

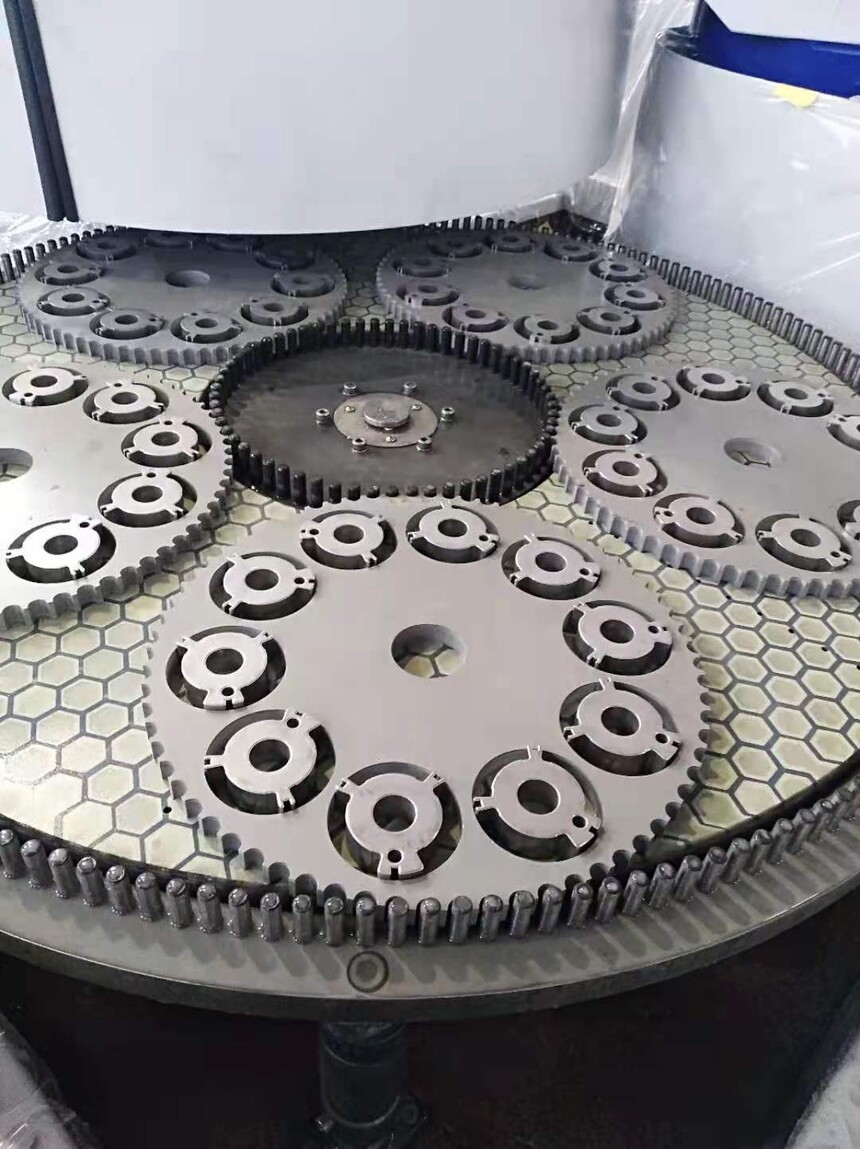

3）游星轮（载具）设计：

垫片通常较薄，需要专用的薄壁型游星轮或辅助支撑结构，防止工件变形或卡顿。

4）控制系统：精密数控双端面研磨机型采用PLC或CNC控制，具备压力分段控制（轻压-重压-轻压）功能，避免工件因热变形。

三、 工艺控制与耗材选择

仅有好的机器不够，工艺参数和耗材匹配是达成精度的关键。

1、研磨液（切削液）的选择

水基研磨液：清洗冷却效果好，环保，适合不锈钢等常规垫片的粗研和半精研。

油基研磨液：润滑性极佳，能获得更高的表面光洁度（镜面效果），适合铜、铝及超精密研磨。

磨料种类：

白刚玉（WA）：硬度高，切削力强，适合淬火钢、不锈钢。

绿碳化硅（GC）：硬度更高但脆，适合硬质合金等硬脆材料。

金刚石悬浮液：效率最高，主要用于陶瓷、硬质合金垫片的精研。

2、磨料粒度与工艺段

通常分为三个阶段：

1）粗研：粒度较粗，快速去除前道工序留下的余量，修正变形。

2）半精研：粒度适中，修整表面划痕，控制厚度尺寸。

3）精研：粒度极细，抛光表面，达到最终粗糙度要求。

3、研磨压力

对于薄壁垫片，压力不可过大。过大的压力会导致热变形，甚至将工件压入研磨盘造成“吸盘”效应，导致取出困难或工件弯曲。
